ポンプのキャビテーションとは？発生のメカニズムから具体的な対策まで徹底解説！

建設現場や工場でポンプを使用している際、「ガリガリ」という異音がしたり、動いているはずなのに水が思うように出なかったりした経験はありませんか？その原因、もしかすると「キャビテーション」かもしれません。

キャビテーションは単なる騒音トラブルではなく、放置するとポンプの心臓部であるインペラ（羽根車）をボロボロに破壊し、最終的には「揚水不能」という致命的な事態を招きます。しかし、現場では「なぜ水が出ないのか」の特定が難しく、原因がキャビテーションだと気づかれないケースも少なくありません。

この記事では、キャビテーションが発生するメカニズムから、現場で役立つ原因の切り分け方、そして故障を防ぐための具体的な対策までを詳しく解説します。正しく理解して、ポンプの寿命を最大限に延ばしましょう。

キャビテーションとは？気泡の正体

キャビテーション（Cavitation）とは、日本語で「空洞現象」と呼ばれます。簡単に言えば、ポンプ内部の圧力が局所的に低下することで液中に大量の「気泡」が発生する現象のことです。
そして、この発生した気泡が再び高い圧力にさらされて激しく潰れる際、凄まじい衝撃波が生じます。この衝撃こそが、ポンプに様々な悪影響を及ぼす致命的なダメージの原因となるのです。

発生のメカニズム（飽和蒸気圧）

水は通常100℃で沸騰して気体（水蒸気）になりますが、これは大気圧（1気圧）のもとでの話です。実は、圧力が極端に下がると、水は常温であっても沸騰・気化してしまいます。この、液体が気体になろうとする圧力の限界点を「飽和蒸気圧」と呼びます。

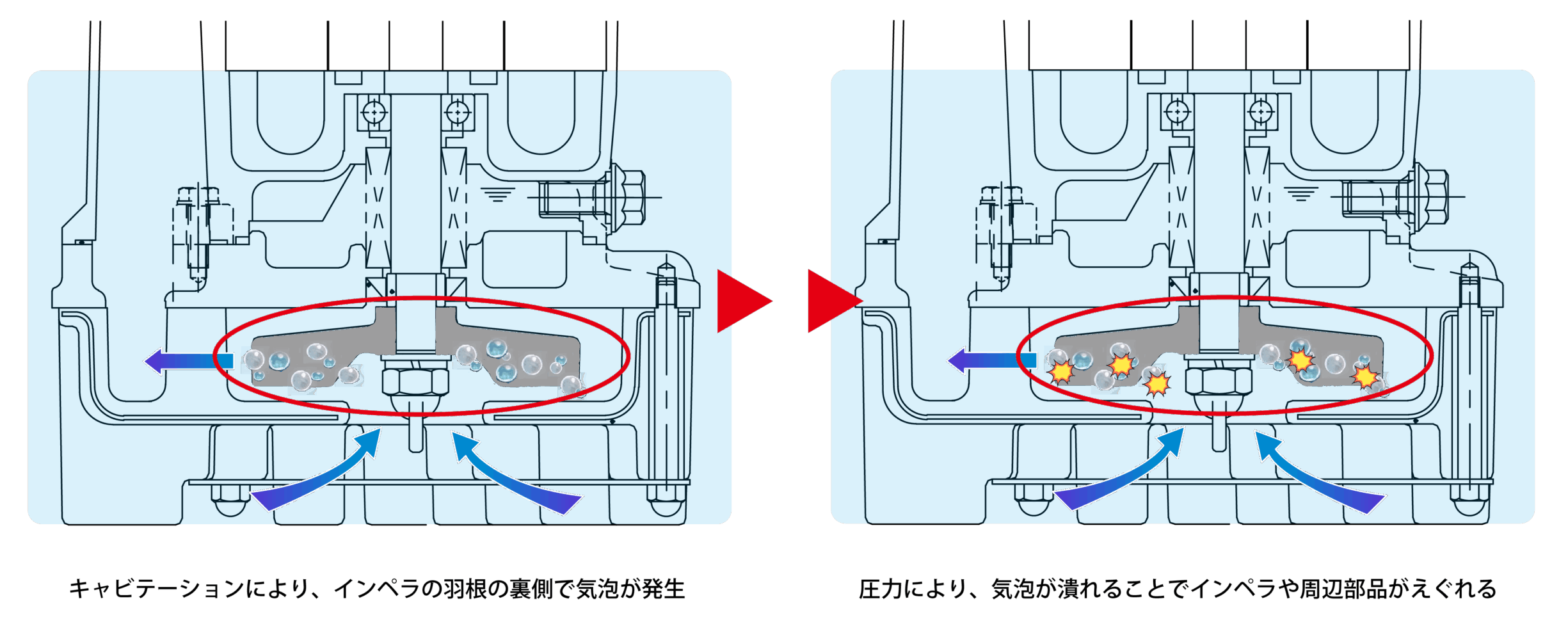

遠心ポンプが水を吸い上げて押し出す際、インペラ（羽根車）の回転によって水流の速度が急激に変化します。このとき、インペラの羽根の「裏側」では水を引き離す力が働くため、局所的に圧力が急激に低下します。その圧力がその時の水温における飽和蒸気圧を下回った瞬間、水が気化して空洞（気泡）が発生するのです。

発生した気泡は水流に乗って圧力の高い部分へと移動し、そこで周囲の高い圧力に耐えきれず、一気に押しつぶされて消滅します。つまり、圧力低下によって気泡が発生する現象そのものが「キャビテーション」であり、その気泡が潰れる際に生じる衝撃波が、ポンプを破壊する力の源となるわけです。

なぜ水が速く動くと圧力が下がるの？（ベルヌーイの定理）

キャビテーションの発生には、流体力学の基本である「ベルヌーイの定理」が深く関係しています。これは「流体の速度（流速）が速くなるほど、その場所の圧力は下がる」という法則です。

少し難しく聞こえますが、水が持つ「前に進むスピードの力」と「周囲を押す力（圧力）」のバランスだと考えてみてください。水が持っているトータルのエネルギーは一定です。

ポンプの内部では、回転するインペラ（羽根車）によって、水が外側へと勢いよく弾き飛ばされます。このとき、インペラの羽根の裏側などでは水が急激にスピードアップするため、前に進むことにパワーを取られて周囲の圧力がガクンと低下します。

この低下した圧力が、その時の水温の「飽和蒸気圧（水が気化する限界の圧力）」を下回ってしまった瞬間、常温であっても一瞬にして水が沸騰したようになり、キャビテーションの正体である「気泡（空洞）」が発生してしまうのです。

ポンプに与える3つの深刻な悪影響

キャビテーションによって発生した気泡がポンプ内部で破裂する際、その衝撃は想像以上に巨大です。
放置したまま運転を続けると、単なる水漏れや不調にとどまらず、以下のような致命的なダメージを引き起こします。

激しい騒音と振動の発生

キャビテーションが発生すると、まずポンプ本体から「バリバリ」「ガラガラ」といった石を巻き込んだような大きな騒音が発生します。同時に、気泡が潰れる衝撃によって激しい振動が引き起こされます。

この振動を軽視してはいけません。長期間放置すると、締結ボルトの緩みや配管の亀裂を招き、漏水や事故の原因となります。過去にお客様から寄せられた深刻な失敗事例として、異常振動が続いた結果、ポンプ内部のインペラナットが外れてしまい、インペラそのものが脱落してしまったというケースがあります。

ポンプ揚水性能の急激な低下

ポンプの内部に大量の気泡が発生すると、本来水を送るべき水路が気泡で満たされてしまいます。
これにより、水を押し上げる力（全揚程）が急激に低下し、いくらモータが回っていても「水がまったく出ない」「吐出量が極端に減る」といった揚水不能の状態に陥ります。「故障かな？」と思っても、一旦ポンプを止めて気泡が消えると一時的に回復することもあるため、原因特定を遅らせる要因にもなります。

インペラの壊食（エロージョン）

キャビテーションの最も恐ろしい悪影響が、金属表面の壊食（エロージョン）です。
気泡が金属の表面付近で破裂すると、その衝撃波がインペラやケーシングを少しずつ削り取っていきます。インペラが摩耗・変形すると、さらにポンプ効率が落ちるという負のスパイラルに陥ります。一度壊食が起きた部品は交換するしかなく、多額のメンテナンス費用が発生してしまいます。

実際に、お客様から「運転するとポンプが激しく振動する」とご相談を受け、メンテナンスのためにポンプを引き上げて分解してみたところ、インペラ（場合によってはケーシングまで）が土砂による摩耗とは異なり、まるで虫食いやスポンジのようにボロボロにえぐり取られていたという事例が多々あります。
これは単なる部品の寿命ではなく、キャビテーションの衝撃波が金属を破壊した明確な証拠であり、ポンプの早期破損を招く最大の要因です。

確認項目	キャビテーションが疑われる状態
音・振動	「バリバリ」という異音や激しい振動がある
電流値	定格より低くなっている
吐出量	急激に減る、または全く出ない
インペラの状態	羽根の裏側や先端がスポンジ状に壊食している

キャビテーションが起きる境界線「NPSH」

キャビテーションが「起きるか・起きないか」を判断するための重要な指標が、NPSH（正味吸込水頭）です。難しく聞こえるかもしれませんが、簡単に言えば「キャビテーション発生までの圧力の余裕」を数値化したものです。

この判定には、以下の2つの数値を比較します。

• 有効NPSH（NPSHav）：配管の太さや吸上げ高さ、液温など、ポンプの「設置環境」によって決まる圧力の余裕。
• 必要NPSH（NPSHre）：ポンプの構造やインペラの形状など「ポンプそのものの性能」によって決まる、運転に必要な最低限の圧力。

現場では、常に「有効NPSH ＞ 必要NPSH」となるように環境を整えることが鉄則です。この条件が崩れ、余裕がなくなった瞬間に気泡が発生し始めます。設計段階でこの数値を把握しておくことが、故障を防ぐ最大のポイントとなります。

【イメージで解説！】シェイクを細いストローで飲むとどうなる？

ポンプが液体を吸い込む仕組みは、人間がストローで飲み物を吸う感覚にとてもよく似ています。NPSHの関係性をシェイクに例えてみましょう。

①必要NPSH　＝　あなたの口の「吸いやすさのハードル」

ドロドロの硬いシェイクを飲むとき、「これくらいスムーズに口に入ってきてくれないと、疲れて飲めないよ！」という、あなたの口（ポンプ）が求める最低限の条件です。

②有効NPSH　＝　コップの「吸われやすさの余裕」

コップの中にシェイクがたっぷり入っていて、太いストローを使っている状態です。これなら、あなたは軽い力でスッとシェイクを飲めますよね。
これが「有効NPSH ＞ 必要NPSH（＝余裕がある）」の状態です。

逆にシェイクが残りわずかで、しかも「細いストロー」を使っているとします。それでも無理やり強い力で吸い込もうとすると、どうなるでしょうか？
ストローの内部がすごい負圧（引っ張る力）になり、ストローが「ペチャッ」と潰れてしまって、中身が全く口に入ってこなくなりますよね。
または、「ズズズッ」と空気だけを吸い込んでむせてしまいます。これが「有効NPSH < 必要NPSH（＝余裕がない）」の状態です。この状態になってしまうとキャビテーションが起こりやすくなってしまうのです。

ポンプもこれと全く同じです。水面が低かったり、吸込配管が細くて抵抗が大きかったりすると、ポンプがいくら頑張って吸い込もうとしても、内部が「ペチャッと潰れるストロー」のような極端に圧力が低い状態になります。その結果、飽和蒸気圧を下回ることで水が気化して気泡（キャビテーション）が生まれ、ポンプ自身を傷つけてしまうのです。

現場でよくあるキャビテーションの原因と対策

キャビテーションが発生する原因の多くは、ポンプ本体の不良ではなく「ポンプを設置・運転する環境（吸い込み条件）」にあります。
ここでは、現場でよく見られる主な原因と、陸上ポンプ・水中ポンプ別の具体的な防止策をセットで解説します。

空気吸い込みとの違い（見分け方）

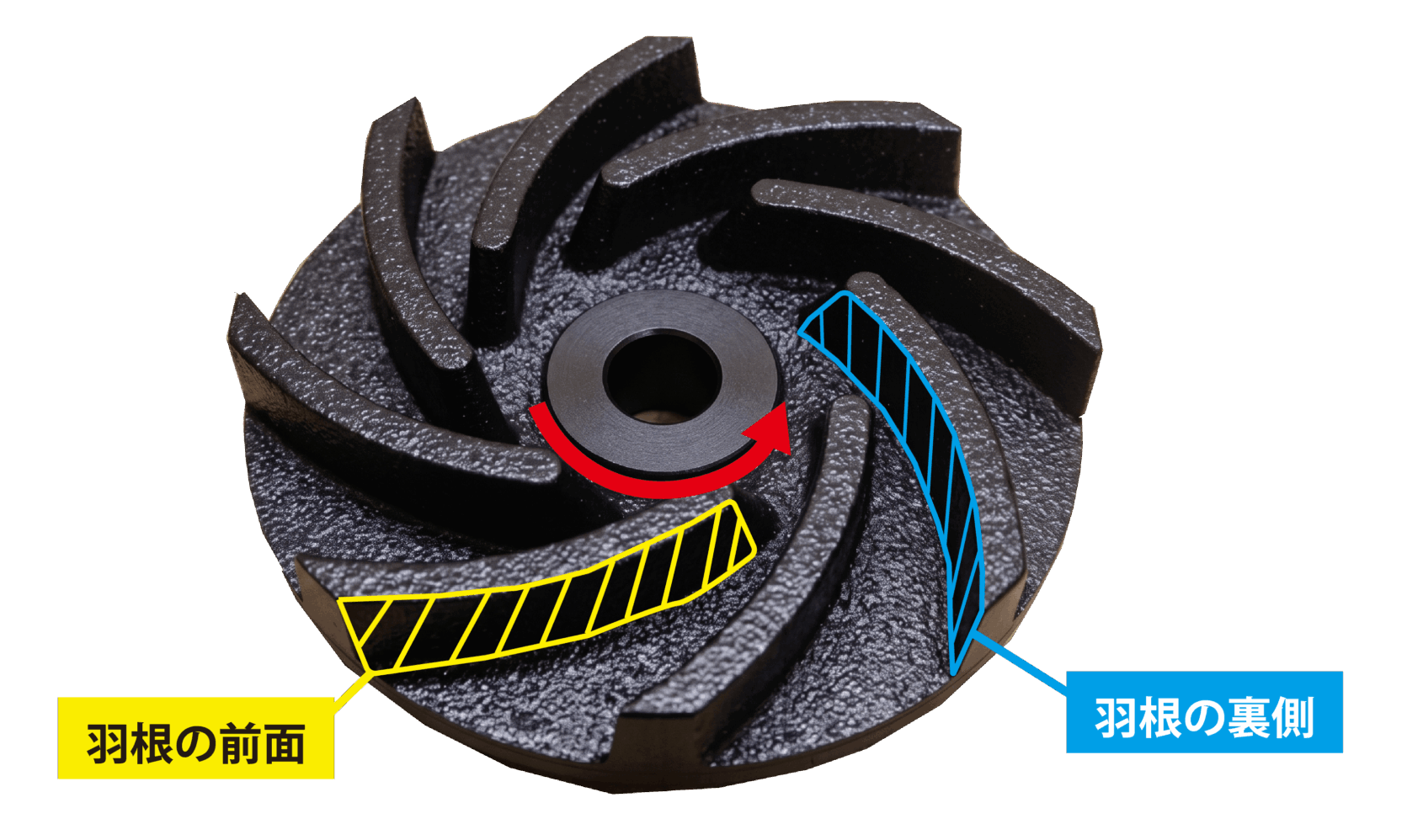

現場でポンプから異音がする場合、厳密には「ポンプ自身が気化によって気泡を発生させているケース」と、「外部から空気を吸い込んでしまっているケース」の2通りがあります。これらは原因が異なりますが、実はインペラの壊食箇所を見ることで原因をある程度特定できます。

現象の種類	インペラの壊食箇所	主な原因
ポンプ自身によるキャビテーション	羽根の裏側（先端部分から裏側にかけて） →原因①へ	吸込揚程が高すぎる、性能曲線を外れた無理な運転などによる圧力低下。
空気（泡）の吸い込み	羽根の前面（水を押す側） →空気吸い込みの原因へ	水位の低下、流入口の近くへの設置、渦による空気の巻き込みなど。

ポンプ自身が起こすキャビテーションでは、圧力が下がるインペラの羽根の「裏側」で気泡が発生し、少し移動して圧力が高くなったところで潰れるため、裏面がスポンジ状に壊食します。
一方で、外部から空気を吸い込みながら運転した場合は、吸い込まれた気泡がインペラで水を押す際に圧力が上がって潰れるため、インペラの羽根の「前面」に壊食が発生します。

特に土木工事の現場では、水位低下や不適切な設置によって空気を吸い込んでしまう後者のケースが非常に多く見られます。インペラが摩耗ではなく「ボロボロにえぐられている」場合、その壊食箇所が前面か裏面かを確認することは、その後の正しい対策を講じるための重要なヒントになります。

原因①. 水位低下による圧力低下（水没不足・吸込揚程が高い）

水中に沈んでいる深さが足りないと、ポンプ入口の圧力が下がりやすくなります。特に水位が「運転可能最低水位」付近まで低下すると、圧力低下によるキャビテーションのリスクが急増します。

また、こうした水位管理を自動で行える「オートポンプ」を活用するのも非常に有効です。「水があるときだけ動き、なくなれば止まる」制御を自動で行うため、手動操作に頼らずとも過度な水位低下を未然に防ぎ、キャビテーションの発生を防止するだけでなく、ポンプの長寿命化と省エネを同時に実現できます。

櫻川ポンプ製作所のオートポンプには、現場の環境や水質に合わせて選べる「センサー式」と「フロート式」の2つのラインナップがあります。

① センサー式（静電容量式）

業界唯一の「静電容量式」を採用しており、泥やゴミが付着しても通電不良（誤作動）を起こしにくいのが最大の強みです。センサーは手で曲げられるフレキシブル仕様で、転倒時に挟まれないようガード形状も工夫されています。櫻川には、アルミダイキャスト製のUEXシリーズと7.5～11kWの水中ポンプを自動運転ができるオートポンプユニットのRAUシリーズの展開があります。
最適な現場：土木工事現場の泥水、狭いピットやマンホール内など、省スペースでの設置が求められる場所。

② フロート式

フロートの浮き沈み（傾き）という物理的な動きでスイッチが入るため、水質の影響を全く受けません。設置にはある程度のスペースが必要で、波や浮遊物が多い場所には不向きですが、どんな液質でも確実に作動するタフさを持っています。櫻川には、フロート式の2.3点式オートポンプのUOY/UOY-Wシリーズと7.5～11kWの水中ポンプを自動運転ができるフロート版オートポンプユニットのRAUFシリーズの展開があります。
最適な現場：海水、薬液、油混じりの水など、センサーが反応しにくい特殊な水質の現場（※水温40℃以下）。

• 吸込揚程を下げる：ポンプの設置位置を可能な限り水面に近づけ、吸い上げ高さを低くします。
• 吸込配管の抵抗を減らす：配管はできるだけ「太く」「短く」し、曲がり部分を減らして水が流れる際の抵抗（損失水頭）を小さくします。
• 空気吸い込みの防止：吸込配管の継ぎ目が不完全だと空気を吸い込んでしまうため、接続部を確実に密閉施工します。

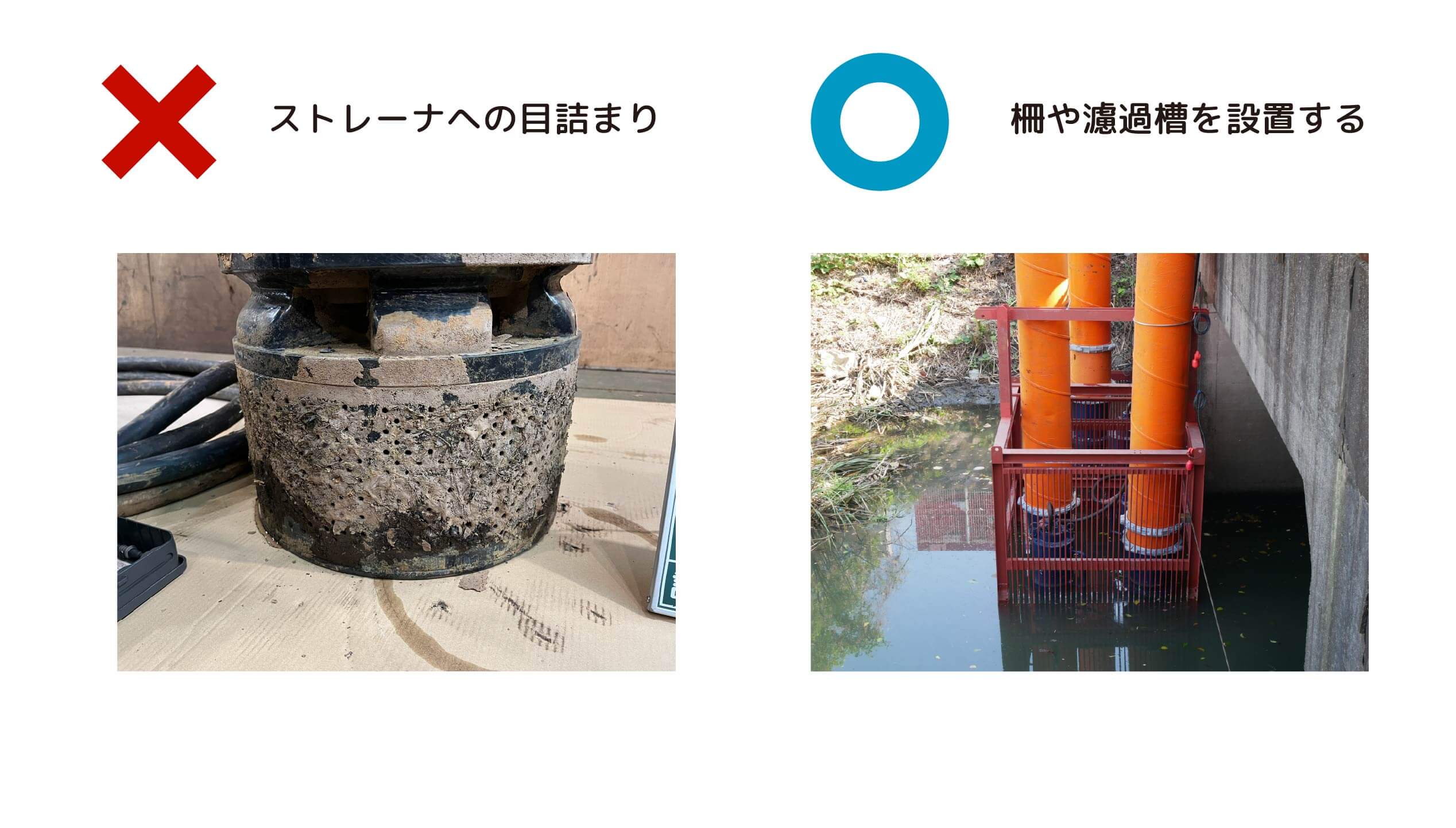

原因②. ストレーナ目詰まりによる吸い込み不足

工事現場などの泥水やゴミが多い環境では、ストレーナ（吸込口の網目）の詰まりにも要注意です。ゴミや土砂でストレーナが閉塞すると、十分な吸い込み量が得られません。
実際に櫻川ポンプで行った実験では、ストレーナが約90％閉塞した状態で運転したところ、極端に揚水性能がダウンし、激しい騒音・振動とともにキャビテーションの発生が確認されました。物理的に水が入りにくい状態で無理に吸い込もうとすると、内部が深刻な負圧状態になってしまうのです。

【対策】：定期的な清掃と流入防止
「最近、水の出が悪くなった」と感じたら、まずはストレーナを点検・清掃してください。また、ポンプの周りに柵を設置したり、濾過槽を設けたりして、異物が吸込口に到達しない工夫をすることが有効です。

原因③. 不適切な設置距離による吸い込み不足

狭いピットなどでポンプ同士や壁との距離が近すぎると、お互いに水を奪い合ったり、水の通り道が制限されたりして、吸込量が不足し、キャビテーションが発生しやすくなります。

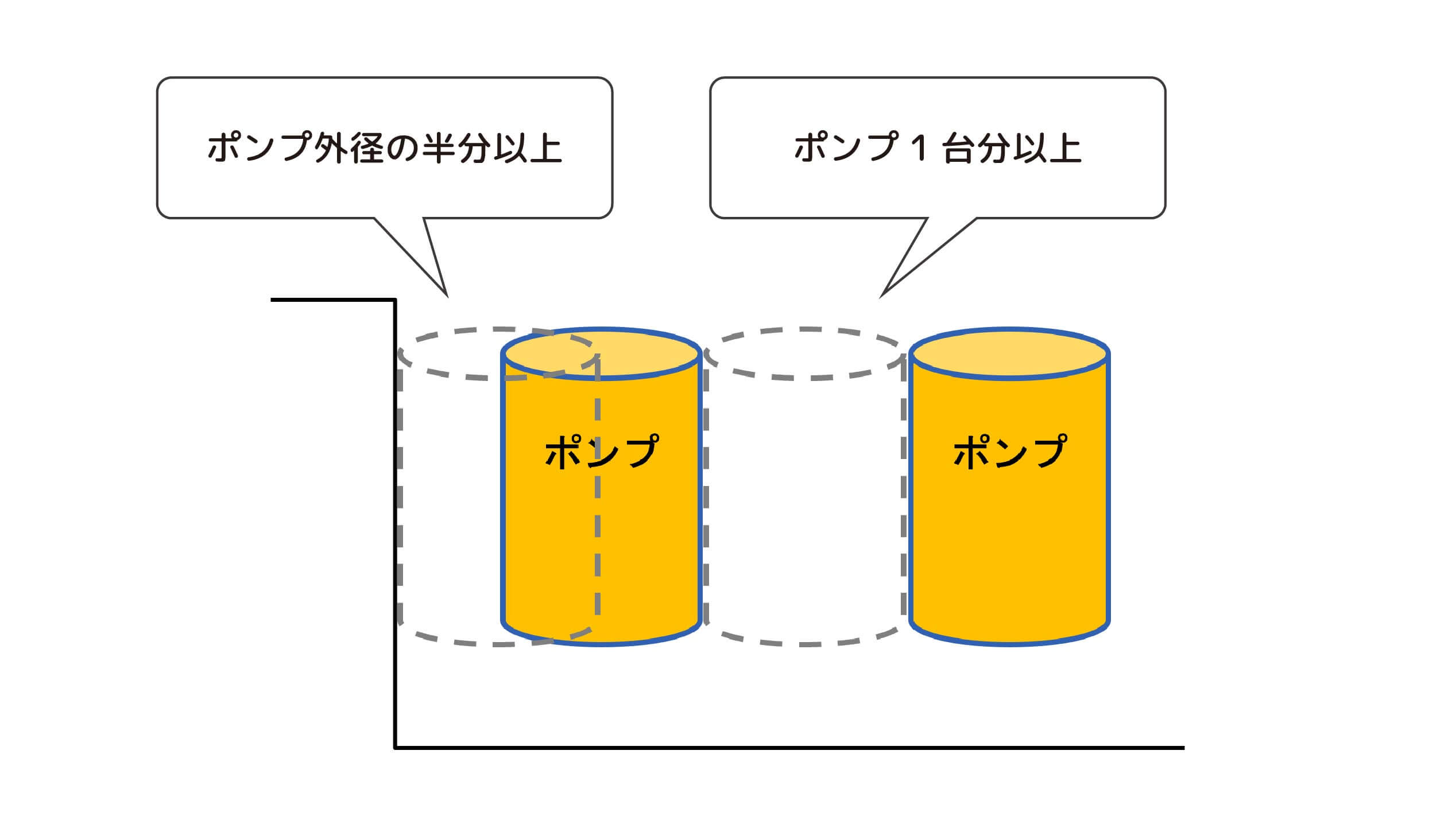

【対策】：据付位置の改善（十分な間隔の確保）
スムーズな流入を確保するため、以下の設置間隔を守ってください。吸い込みの流れがスムーズになり、局部的な圧力低下を防ぐことができます。

• ポンプと壁との距離：槽の壁面からポンプまでは、ポンプ外径の半分以上空ける。
• ポンプ同士の距離：ポンプ同士の間は、ポンプ1台分以上空ける。

原因④. 高温・高地など特殊な設置環境

一見すると問題ない水位や配管であっても、特殊な環境下ではキャビテーションの発生条件が揃いやすくなります。

• 高地での使用： 標高が高い場所では大気圧自体が低いため、ポンプ内へ水を押し込むための圧力の余裕（有効NPSH）が減少し、気泡が発生しやすくなります。
• 高温水での使用： 液温が高い場合（例：80℃の温水など）、液体の「飽和蒸気圧」が高くなります。少し圧力が下がるだけで内部で気泡が発生しやすくなるため、注意が必要です。

【対策】：余裕を持った設計と運用
これらの環境では通常よりもさらに吸込条件を有利にする（水位を高く保つ、吸込配管を短くするなど）必要があります。設置前にあらかじめメーカーへ相談することをおすすめします。

▶ 現場の条件、使用している水中ポンプや環境の詳細（標高、液温など）を添えて、お問い合わせフォームよりお気軽にご相談ください。

原因⑤. 過大流量（性能曲線の外側）での運転対策

ポンプごとに定められている「性能曲線（揚程と吐出量の関係を表したグラフ）」の範囲外で使用することも大きな原因です。

性能曲線の「右端で線が途切れている箇所より下の仕様点（低揚程・大水量）」での使用は、キャビテーションを自ら引き起こす行為となるため避けなければなりません。極端な低揚程（水や圧力を高く押し上げる必要がない状態）で運転すると、吐出量が過大になります。すると、吸い込み量が吐出量に追いつかなくなり、内部の圧力が極端に低下してしまいます。
吸い込み面積が少ない高揚程ポンプで、本来の目的とは異なる低揚程運転で吐出量を増やした場合などに発生します。

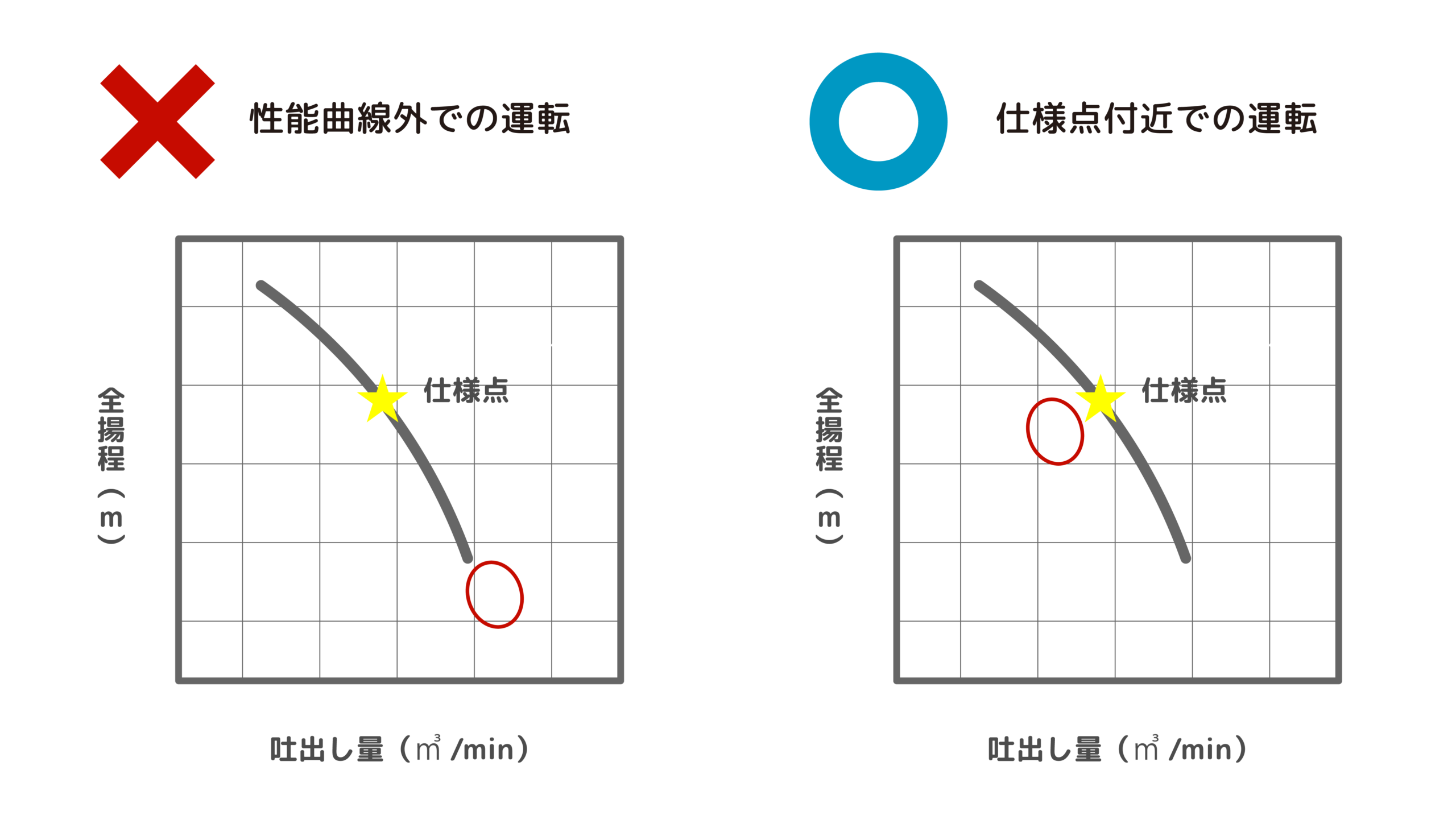

【対策】：バルブ調整による適正流量の維持
まずは現場が要求する吐出量にあった水中ポンプを選定し、安全に運転できる仕様点付近で運転してください。性能曲線から外れて吐出量が多くなってしまう場合は、吐出側のバルブを絞って流量を調節してください。適正な抵抗（圧力をかける）を与えることで、ポンプ内部の状態が安定し、気泡の発生を抑えることができます。

空気吸い込みの原因

土木工事などの現場で非常に多いのが、外部から空気を巻き込んでしまうケースです。
運転可能最低水位付近で運転を続けると、水面に渦が発生して空気を吸い込んでしまう可能性があります。

さらに、水槽の流入口付近への設置も危険です。
過去にお客様から寄せられた相談事例として、「ポンプの近くに水の流入口があり、上部から流入してくる『泡（気泡）』をそのままポンプが吸い込み続けてしまった」というケースがありました。その結果、吸い込まれた気泡がインペラの前面で潰れる衝撃を繰り返し、短期間でインペラがボロボロになる早期破損（壊食）を引き起こしています。

【対策】：ポンプ起動水位と設置場所の改善

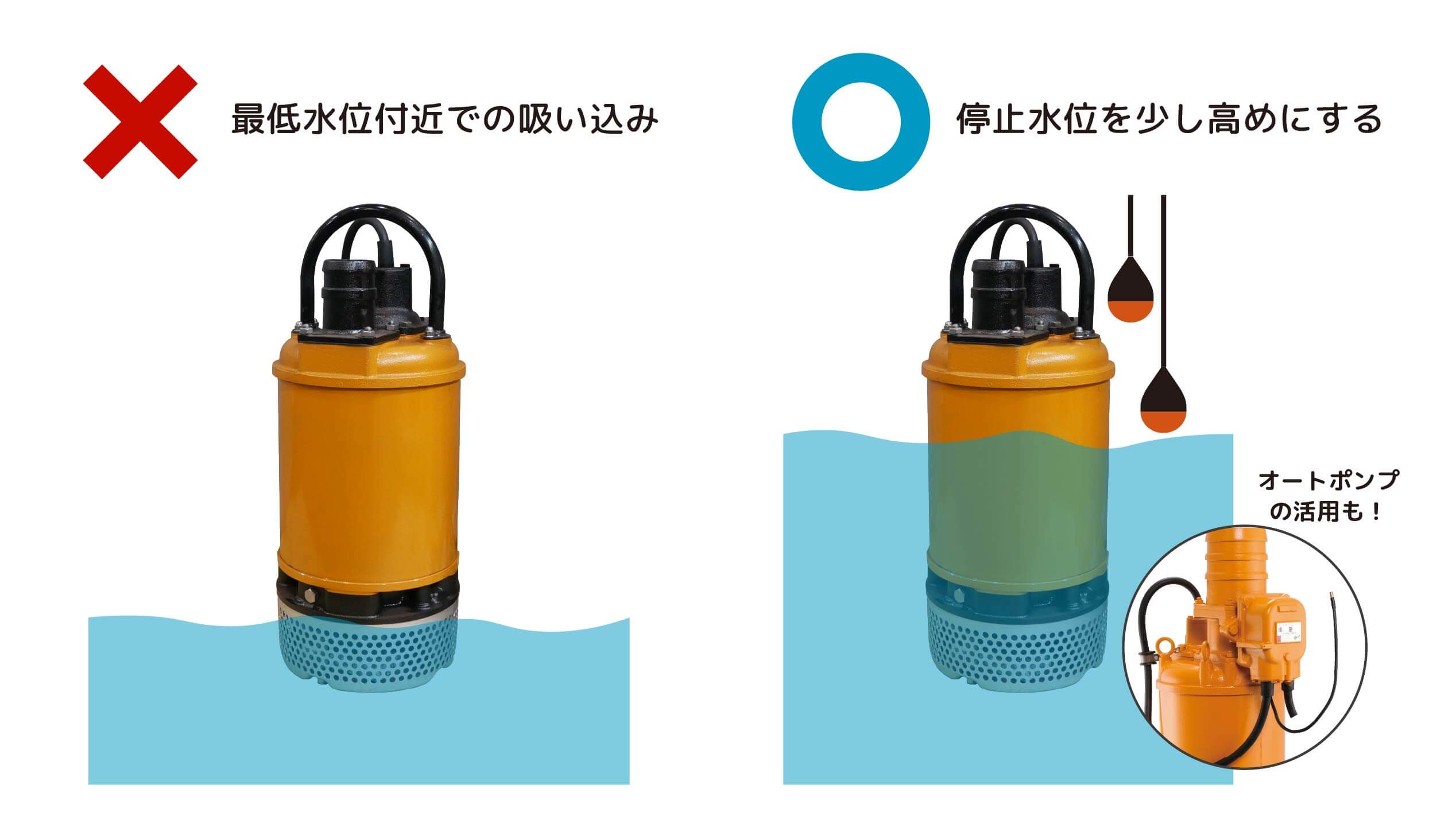

最低水位付近での運転になってしまう場合は、フロートや電極を使用しての自動運転を行うか、オートポンプを使用し、水位が低下しすぎないようにしてください。
また、水の流入口付近は泡が発生しやすいため、流入口から十分な距離を取ったり、流入口とポンプの間に板などを設けたりして、泡を直接吸い込まない位置に設置してください。

まとめ：過酷な現場には業務用ポンプを

ここまで、キャビテーションの発生メカニズムから、陸上・水中ポンプそれぞれの防止対策について解説してきました。

キャビテーションは、多くの場合ポンプの機能そのものの欠陥ではなく、現場での「使用方法」や「過酷な吸い込み条件」によって引き起こされます。しかし、一度発生してしまえば、強固な金属でできたインペラすら短期間でボロボロにしてしまう恐るべき現象です。

これを未然に防ぐためには、事前の適切なポンプ選定と、無理のない正しい設置・運用が欠かせません。

「タフなポンプ」を適材適所で最大限に活かす

櫻川ポンプ製作所では、土木建設・仮設工事をはじめとする、ありとあらゆる過酷な現場・用途に対応することを想定し、徹底して「タフで壊れにくいポンプ」を追求し、お客様へ提供し続けています。
そして、これら頑丈な業務用ポンプは、現場の用途や設置状況に合わせて「適材適所」で選定し、正しく使用していただくことで、その耐久性や性能といった効果をより一層強く感じていただけます。

ポンプのトラブル・ご相談は櫻川ポンプへ

私たちは単にポンプを製造・販売するだけではありません。お客様の現場のリアルなご要望や運用上の課題をしっかりと確認した上で、最も適したポンプをご提案いたします。

「ポンプから異音がしてキャビテーションかもしれない」「今の現場環境に合わせた適切な設置方法を知りたい」「過酷な環境でも長持ちするポンプを探している」
そうした現場の「困った」があれば、ぜひお気軽に櫻川ポンプ製作所にご相談ください。現場を知り尽くした頼れるポンプメーカーとして、皆様の安全で効率的な作業を全力でサポートいたします。
