MMシリーズ

スクイズポンプ

注目製品	水中/水処理機械･その他

粘性物の移送に威力を発揮します。

【用途】

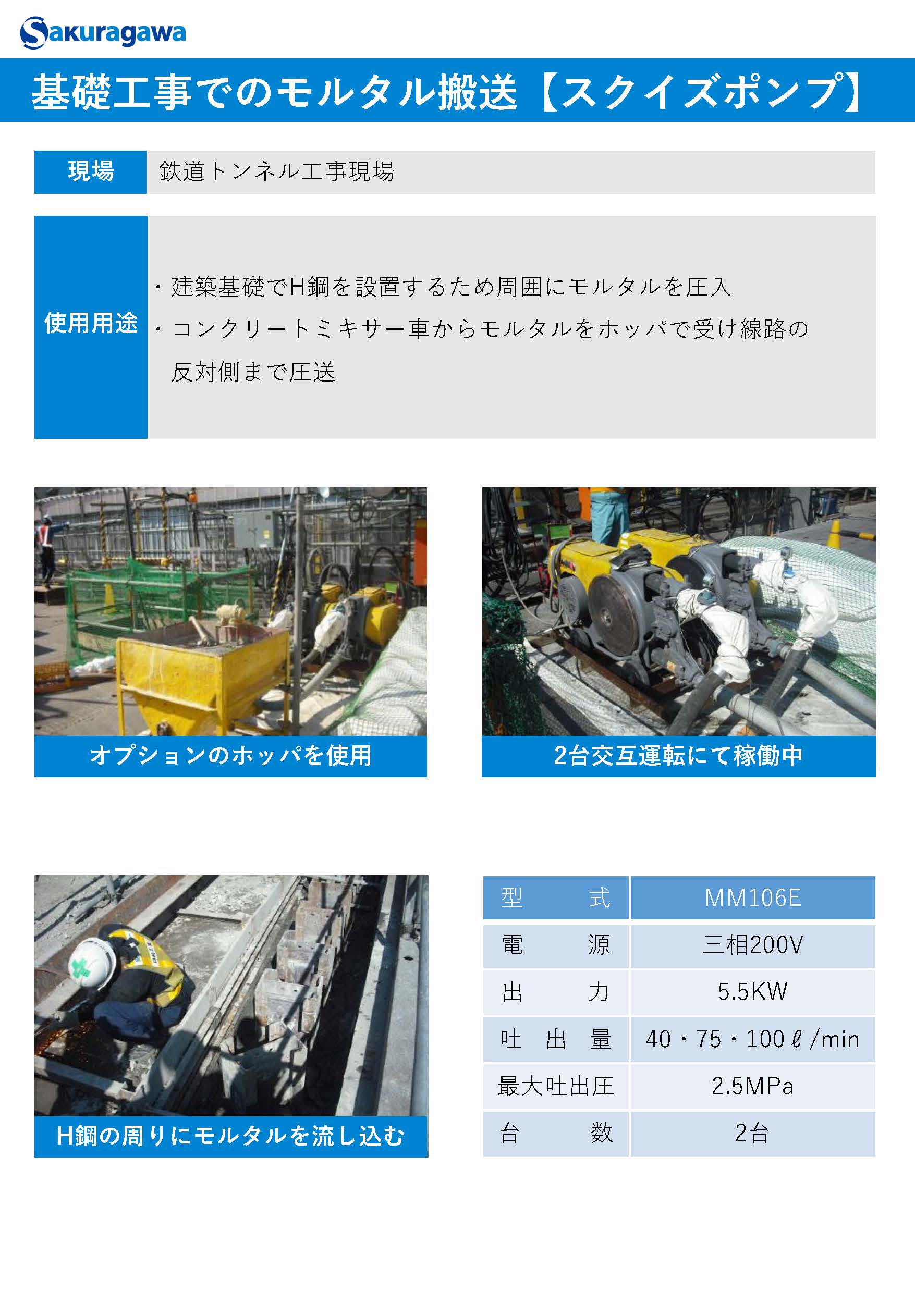

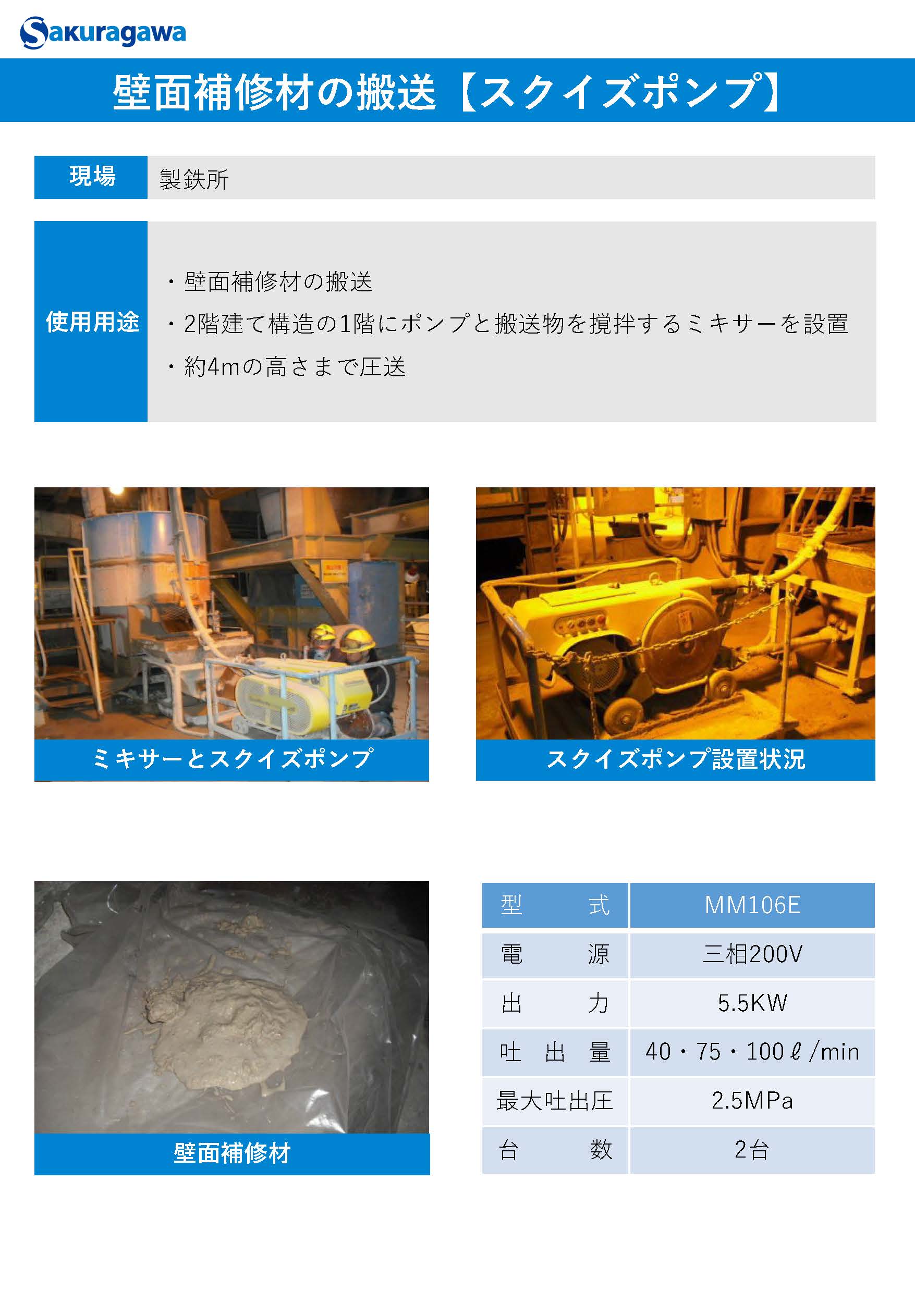

・モルタル搬送

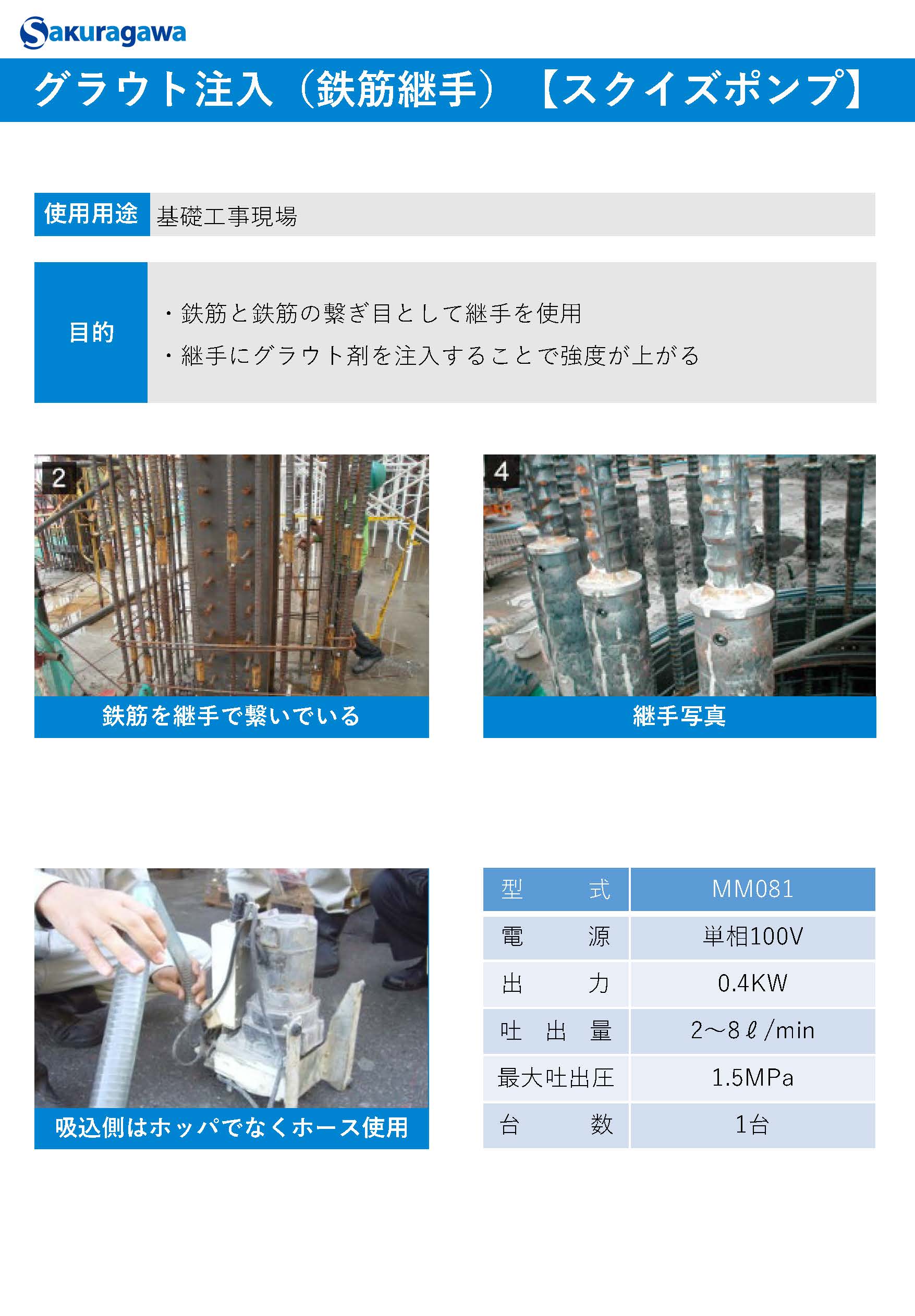

・クラウド注入

・法面吹付

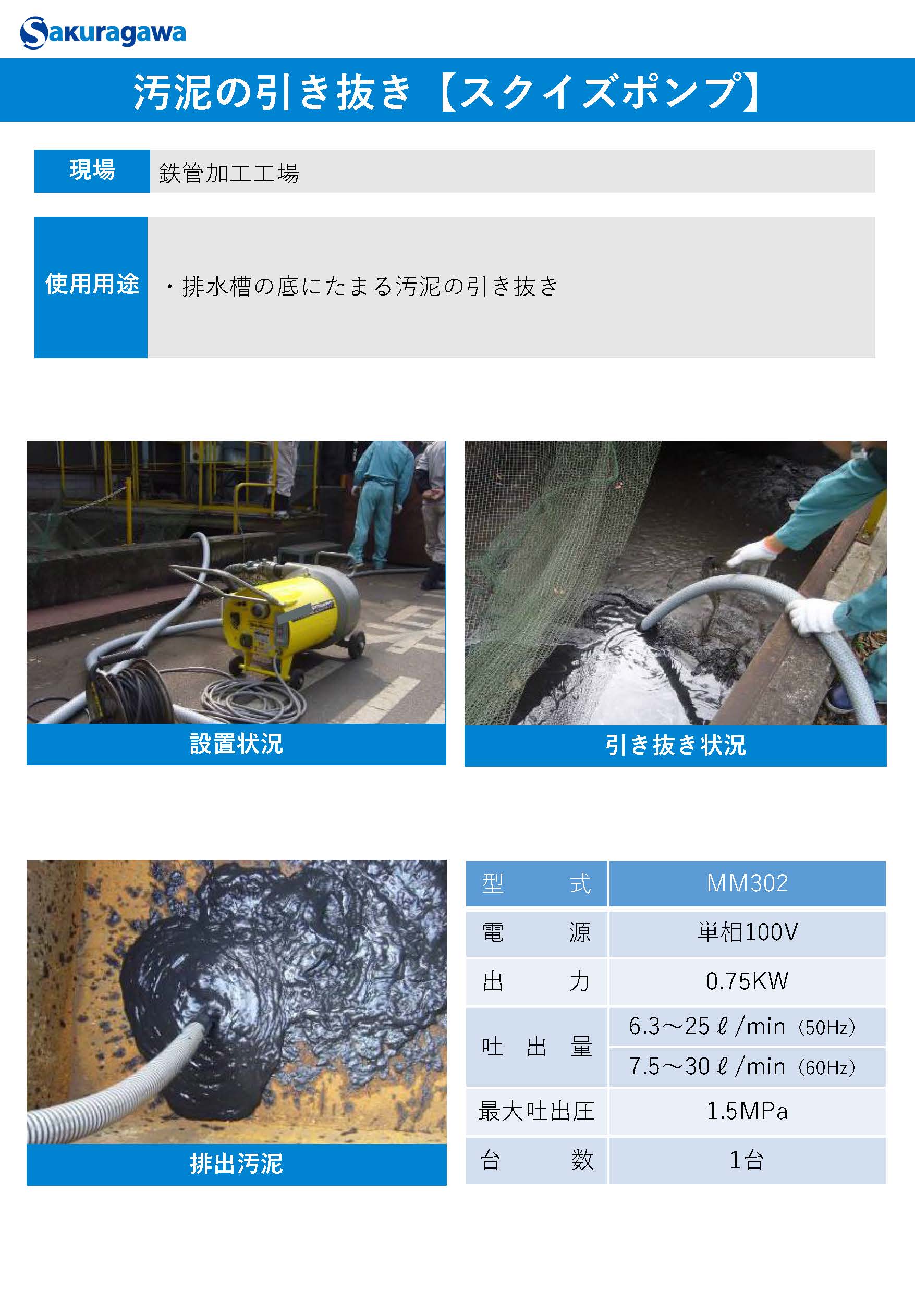

・沈殿物の排出

・高粘性液の排出

電子カタログ

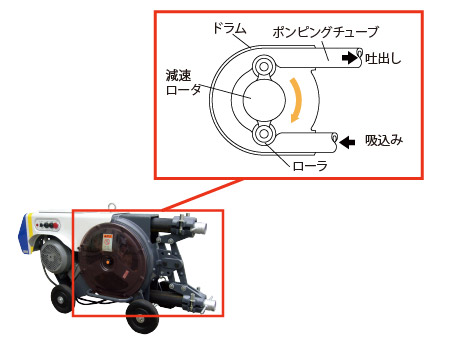

構造

材料はローラの回転により、

吸い込み側から吐き出し側へ連続してしぼり出されます。

スピーディーでムラのない吐き出しが可能です。

高性能な自吸能力

最大真空度が97kPa。

異物が混ざった高粘性液の高圧圧送も可能です。

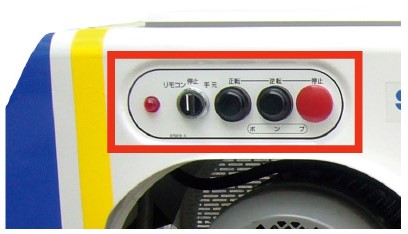

操作・後始末も簡単

スイッチ一つで運転開始/停止が行えるため、現場に持ち込んですぐにご使用いただけます。

使用後の後始末もスポンジと水を吸い込ませるだけで完了、手間がかかりません。

（MM76E、106E、201E、CM2000SE）

省エネ

トップランナー制度に準拠したプレミアム効率モータ（IE3）を搭載しています。（MM76E、106E、201E、CM2000SE）

※従来のご使用機をプレミアム効率モータ（IE3）に変更することも可能です。

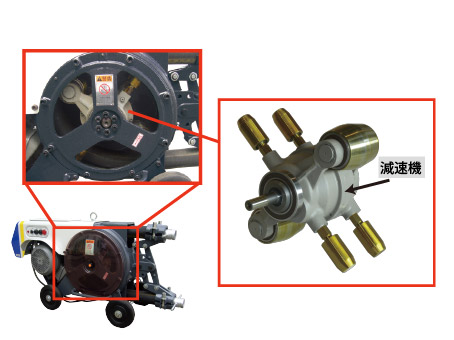

軽量・コンパクト

減速機をドラムに内蔵しているため軽量でコンパクトです。

騒音の低減も実現しています。

（MM081を除く全機種）

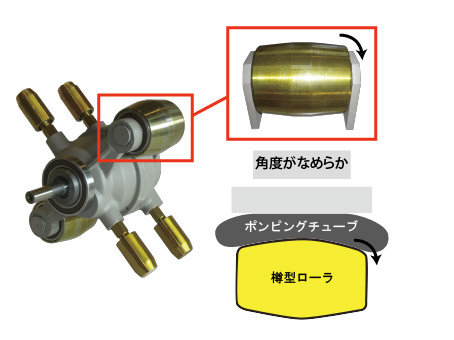

ポンピングチューブの長寿命化～ローラ編～

樽型のローラを採用しており、チューブがつぶれた際に両端の角度がなめらかなため、チューブにかかる圧力の逃げ道があります。

（MM081を除く全機種）

ポンピングチューブの長寿命化～ガイドローラ編～

4本のガイドローラがローラに対して90°に位置しています。

ポンピングチューブがローラの芯に当たるように補助を行っているため、チューブへの負担が少なくなります。

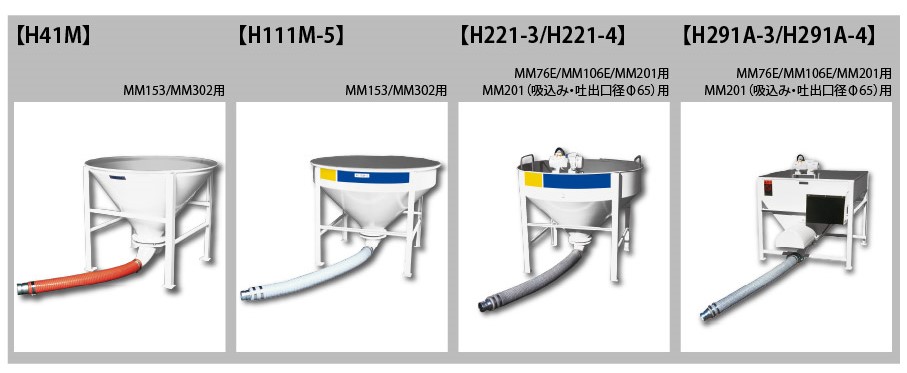

ホッパ

専用ホッパをご用意しております。

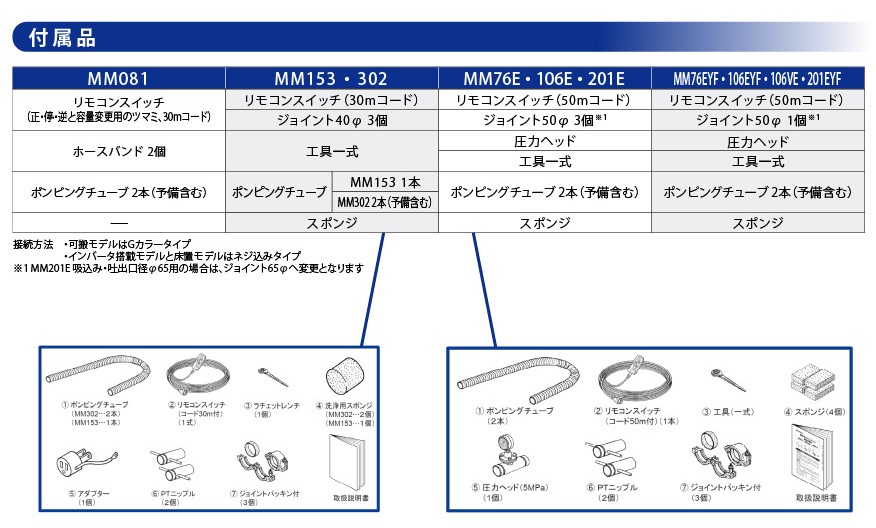

付属品

仕様

スクイズポンプ本体

形式	出力 kw	電圧	吐出し量 m³/min	最大吐出圧力 MPa	ポンピングチューブ径㎜	吸込み・吐出口径㎜	質量 kg
MM081	0.4	単相100V	2～8	1.5	Φ16	15A（1/2）	19
MM153	1.5	単相100V	3～13/4～16	1.5	Φ32	Φ40	65
MM302	0.75	単相100V	6.3～25/7.5～30	1.5	Φ38	Φ40	110
MM76E　※2	3.7	三相200V	30・50・70	2	Φ43	Φ50	200
MM106E　※2	5.5	三相200V	40・75・100	2.5	Φ50	Φ50	250
MM201E　※2	7.5	三相200V	83・150・200	2.5	Φ65	Φ50　※1	385
MM76EYF　※3	3.7	三相200V	30・50・70	2	Φ43	Φ50	200
MM106EYF　※3	5.5	三相200V	40・75・100	2.5	Φ50	Φ50	250
MM201EYF　※3	7.5	三相200V	83・150・200	2.5	Φ65	Φ50　※1	385
CM2000SE	15	三相200V	12～20			Φ50	980

ホッパ

形式	容量 L	動力（アジテータ）	動力（振動機）	接続口径㎜	質量 kg
H41M	40			40	10
H111M-5	110			40	30
H211-3	220		50W　三相200V	50	50
H211-4	220		50W　三相200V	65	50
H291A-3	290	0.4kW　三相200V	50W　三相200V	50	120
H291A-4	290	0.4kW　三相200V	50W　三相200V	65	120

※　／部分は左が50Hz、右が60Hzの値です
※1　MM201E、MM201EYFの吸込み・吐出口径Φ65用は受注生産です。
※2　MM76E、MM106E、MM201Eはプレミアム効率モータ（IE3）を搭載しています。従来のご使用機より質量が大きくなりますのでお取り扱いにご注意ください。尚、始動電流が大きくなりますので、配線用遮断機等の適正を検討する必要があります。
※3　受注生産のため納期がかかる可能性がありますので、事前に弊社営業所までお問合せください。

カタログ

50Hz 仕様

形式	性能曲線	外形寸法図(PDF)	外形寸法図(CAD)	部品名称図	仕様書	構造図
MM081
MM153
MM302
MM76E　※2
MM106E　※2
MM201E　※2

60Hz 仕様

形式	性能曲線	外形寸法図(PDF)	外形寸法図(CAD)	部品名称図	仕様書	構造図
MM081
MM153
MM302
MM76E　※2
MM106E　※2
MM201E　※2
