水中ポンプのエアロックとは？「エア噛み」との違いから原因・解消法・配管対策まで徹底解説

「ポンプが水に浸かって電源も入っていてモーター音もするのに、なぜか水が上がってこない…」
土木・建設現場や設備管理において、このようなトラブルに直面し「ポンプが壊れてしまった！」と焦った経験はないでしょうか。

とっさにポンプの機械的な故障を疑ってしまうことが多いと思いますが、実は配管やポンプ内部に空気が溜まる「エアロック」が原因で揚水しない場合もあります。
この記事では、日本で初めて水中ポンプを製造した櫻川ポンプが、現場で発生しやすいエアロックの原因と、すぐに実践できる解消法、そして配管・設置時の予防策について分かりやすく解説します。

ポンプのエアロックとは？

さくゾウ

「現場でポンプを動かしてるんだけど、モーターの音はするのに急に水が出なくなっちゃったんだゾウ。これって完全に故障かな？」

さくみ

「故障だって焦る前に、まずは配管やポンプの中で『エアロック』が起きてないか確認してみて。水が出ない原因が空気だまりってケース、現場ではすごく多いんだゾウ！」

エアロックが発生する仕組み

エアロックとは、ポンプ本体（ケーシング）や排水配管の内部に大きな空気の塊が滞留し、それが「壁」となって水の流れを遮断してしまう現象です。水中ポンプはインペラ（羽根車）で水に遠心力を与えて運びますが、空気の塊があると力が水に伝わらなくなります。

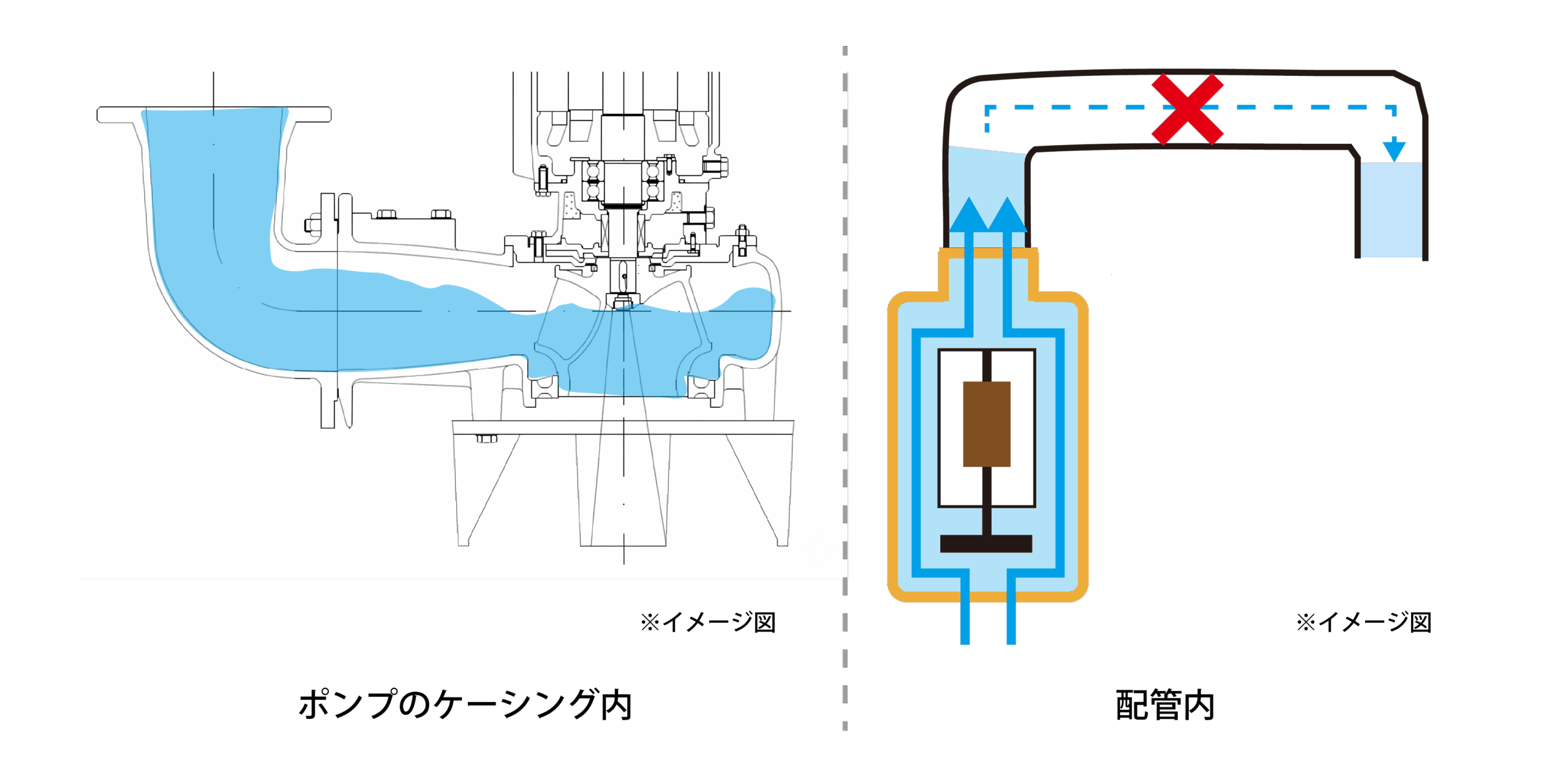

発生場所は主に2箇所あります。

• • ポンプケーシング内：ポンプ内部に空気が閉じ込められ、インペラが空回りするケース。（DSNのようなケーシングが広いタイプがなりやすい傾向があります。）
  • 配管内：配管の凸部などに空気が溜まり、水の通り道を塞いでしまうケース。

どちらの場合も、一度エアロックに陥ると、空気の吸い込みがなくなった後でも自力で復旧（揚水開始）するまでに長い時間を要したり、最悪の場合は全く水が出なくなったりします。

なぜ空気が水を止めてしまう？

さくゾウ

「ケーシングの中に空気が入ると空回りするのを分かるけど、配管に溜まってもだめなんだゾウ？ポンプの力は強いから押し込めそうだけど…」

さくみ

「空気って実はクッションみたいなんだ！例を使って説明してみるゾウ」

水を通すだけの配管に、ただの軽い空気が入っただけで、なぜ強力なポンプの押し込みの力が無効化されてしまうのでしょう？

それは水と空気の伸縮性の違いにあります。
次のような例を想像してみてください。

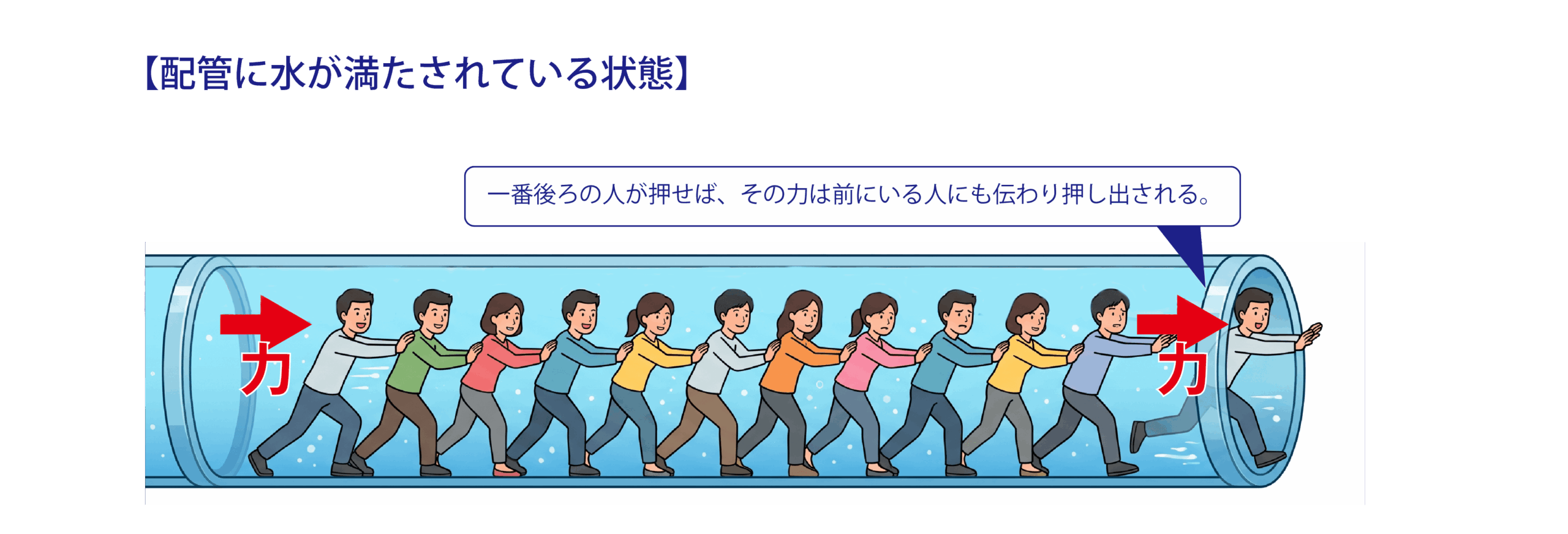

人が1列に並んで、全員で前の人の背中をピッタリ押している状態です。一番後ろの人が強く押せば、すぐに一番前の人まで力が伝わって前に押し出されますよね。
これが『水だけ』で満たされた配管の状態です。水は液体であり「力をかけても縮まない（非圧縮性）」という性質を持っています。そのため、ポンプが押し込む力がそのままダイレクトに管の先端まで届くのです。

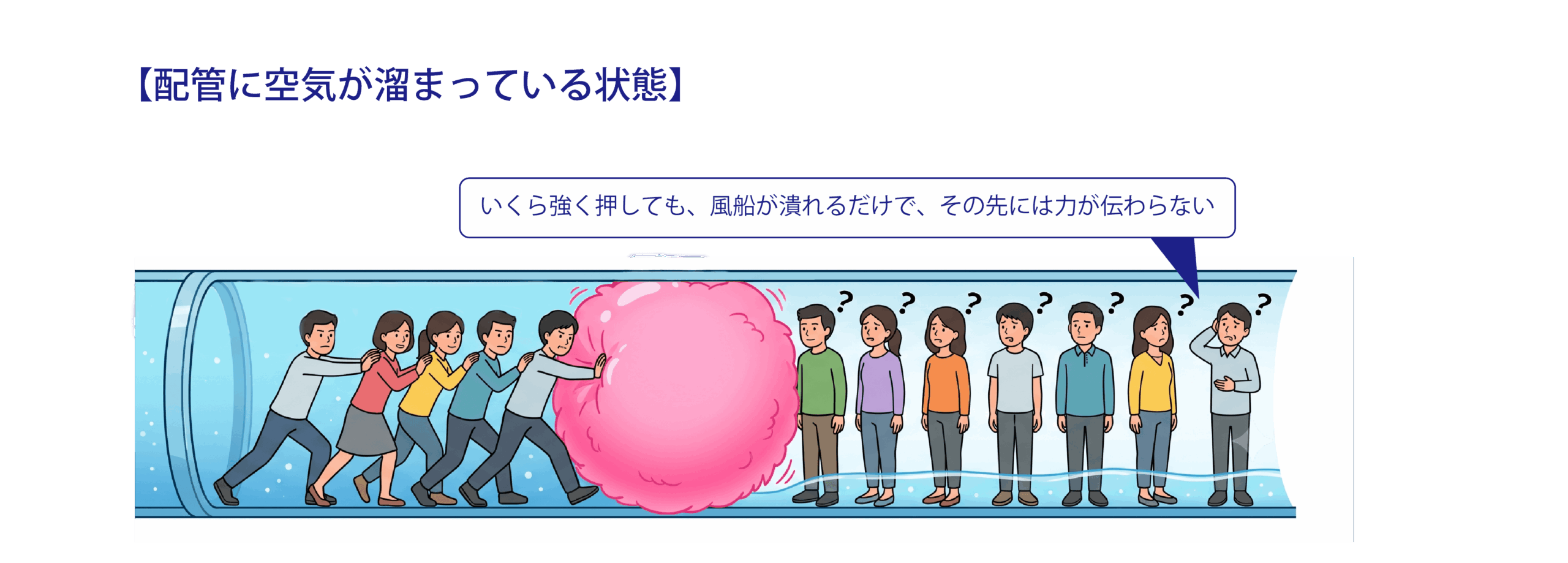

では、その列の途中に『巨大でフワフワの風船』が挟まっていたらどうでしょう？

後ろからいくら強く力をかけても、風船がグシャッと潰れるだけで、その先にいる人には全く力が伝わりません。この邪魔な風船こそが、配管に溜まった『空気』の正体です。

空気は気体であり、「圧力をかけると体積が小さく縮む」という伸縮性を持っています。そのため、配管内の水と水の間に空気が入り込んでしまうと、ポンプがいくら強い力で水を押し込んでも、間の空気がクッション代わりになって圧力を全て吸収してしまいます。結果として、風船の先にある水まで押し出す力が届かなくなり、揚水できなくなってしまうのです。

このように、ポンプの故障でも水不足でもなく、たったひとつの「見えない風船（空気）」が挟まるだけで、水の流れは完全にストップしてしまいます。これがエアロックの厄介なところなのです。

「エアロック」と「エア噛み」の見分け方

現場でのトラブルを正しく特定するために、以下の違いを理解しておくことが重要です。特に、完全にエアロックしている場合は無負荷運転になるため、振動や騒音が発生せず、ひっそりと揚水が止まっているのが特徴です。

渇水運転などで空気が混じりながら動く「エア噛み」は、発熱や騒音を伴いながらも少量の水が出ますが、完全な「エアロック」は音がしないため、「電気がきていないのでは？」と電源周りを疑ってしまうケースも少なくありません。

エアロックが発生する原因と応急処置

さくゾウ

「さっきまで動いてたのに急に止まったり、設置した直後から水が出なかったりするのは、やっぱり理由があるんだゾウ。」

さくみ

「そうだよ！特に水中ポンプは『水の中に沈めればOK』って思われがちだけど、ちょっとした置き方や配管の癖で空気が逃げられなくなっちゃうんだ。よくある4つのパターンを見ていこう！」

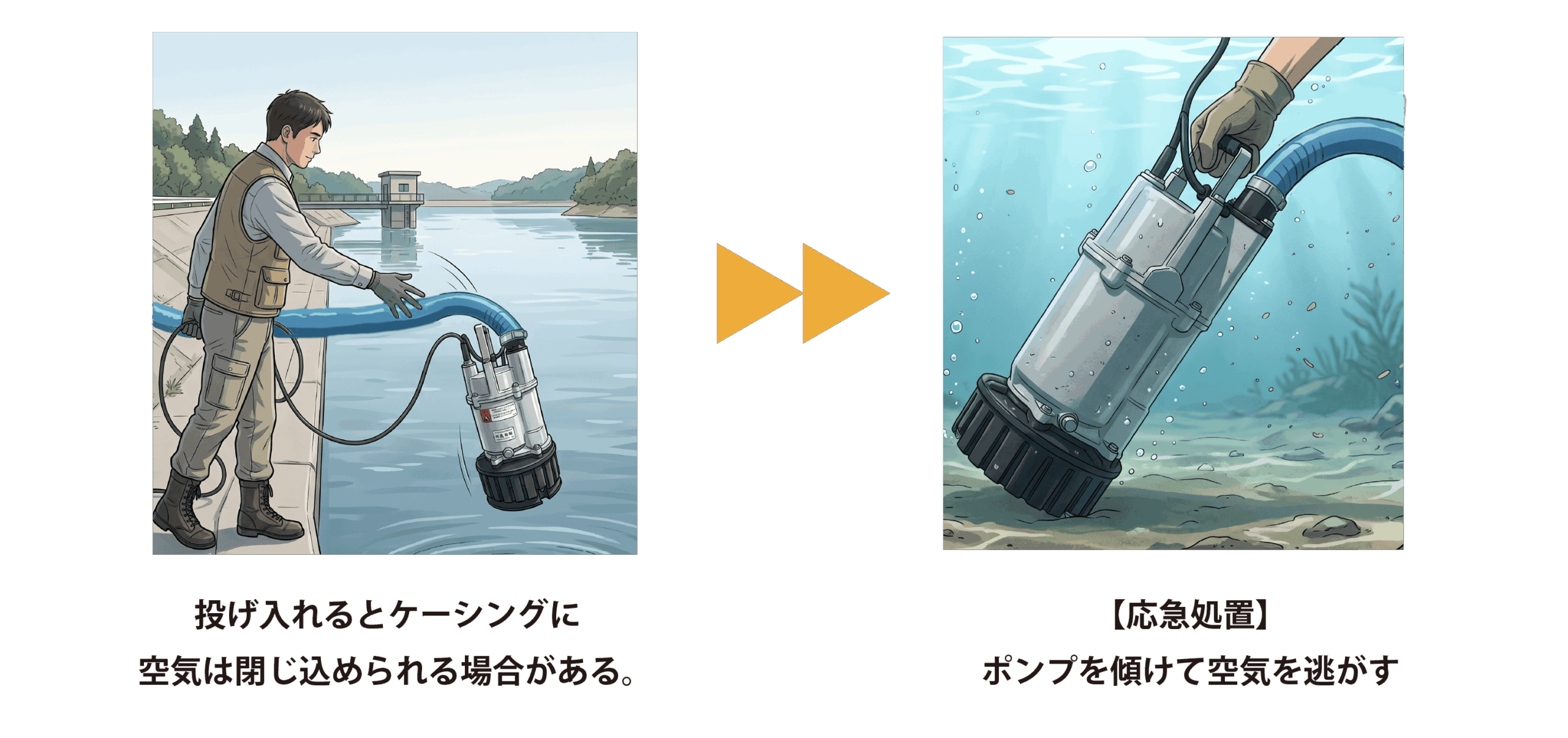

1. 設置時の「投げ込み」による空気閉じ込め

小型のポンプで最も多い原因の一つが、設置方法です。手で持てるサイズのポンプを水の中に「ポイッ」と投げ込んで設置していませんか？

勢いよく水に放り込まれた際の衝撃で、ポンプ内部（ケーシング）に大きな空気が閉じ込められてしまうことがあります。ゆっくりと沈めれば水圧で空気が押し出されますが、投げ込むと空気が逃げ場を失い、そのままエアロック状態に陥るのです。特に初期稼働時に水が出ない場合は、このケースを疑いましょう。

【応急処置】：ポンプを傾けて空気を逃がす

ケーシング内に閉じ込められた空気を抜く最も効果的な方法は、「ポンプ本体を斜めに傾ける」ことです。一度ポンプを少し傾けることで、内部の空気が吐出口から外へ逃げます。空気が抜けた後に垂直に戻せば、スムーズに揚水が始まります。

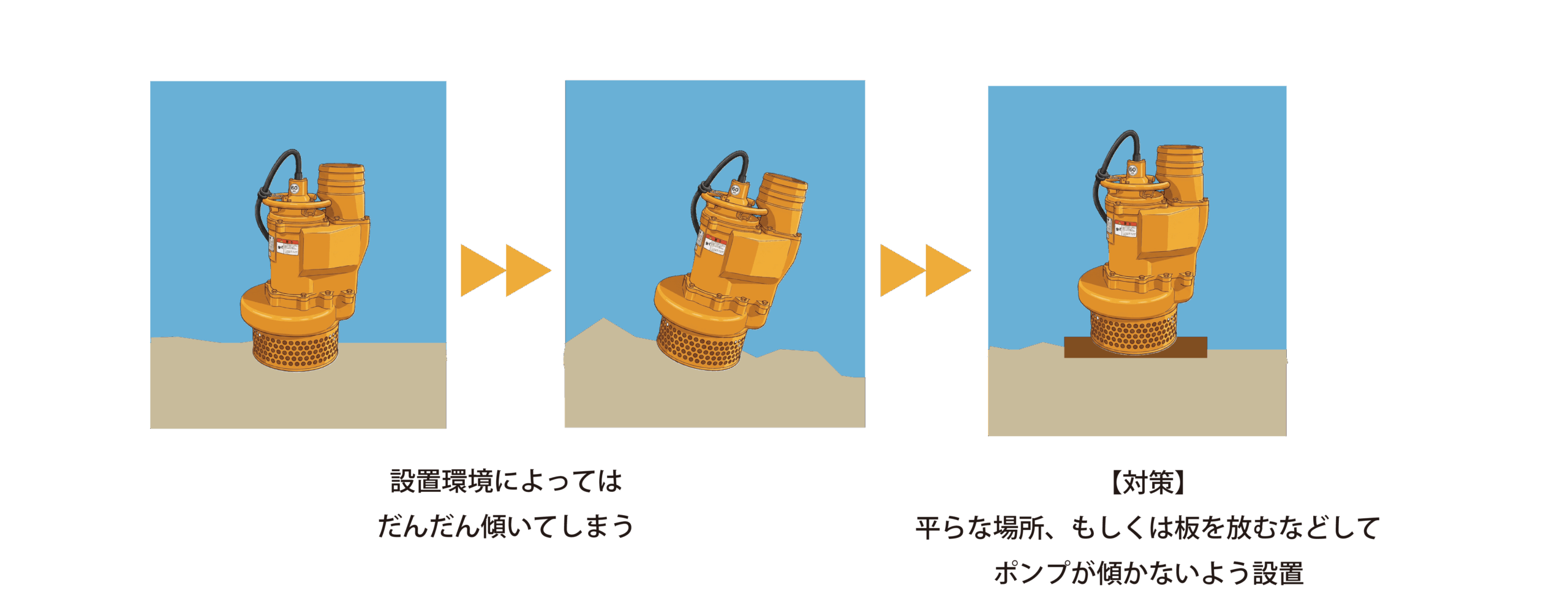

2. ポンプの傾き（地面の不安定さ）

水中ポンプは、本来垂直に立てて使うことを前提に設計されています。しかし、現場の底面が平らでなかったり、砂や泥の上に直接置いたりすると、ポンプが徐々に傾いてしまうことがあります。

特に「USシリーズ」や「U-Kシリーズ」のような片側だけに水路がある片水路構造のポンプでは注意が必要です。水路側が低くなるように傾いてしまうと、高い位置にあるケーシング内に空気が溜まりやすくなり、揚水不能の原因となります。

このトラブルが厄介なのは、ポンプを陸上に引き上げて調べても全く異常が見られない点です。設置する向きや傾きによって偶発的に発生するため、「なぜか水が出たり出なかったりする」と、原因の特定が非常に難しくなります。

【対策】：ポンプが傾かないように設置
まずはポンプ本体を斜めに傾けて空気を抜いてください。その後、できるだけ平らな場所に設置するようにしてください。また、砂や泥の上には直接置かず、板を挟むなどしてポンプが傾かないようにしてください。

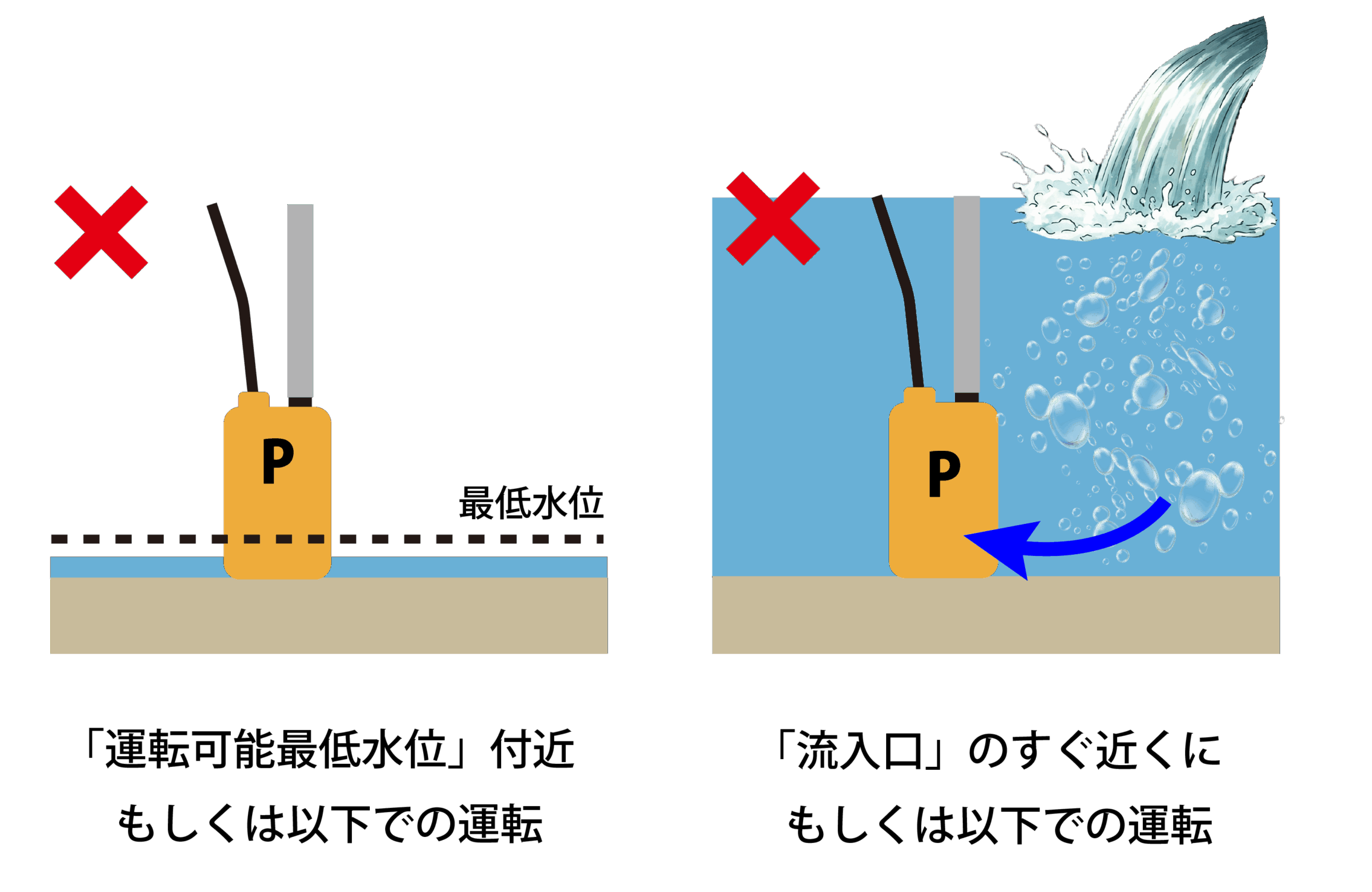

3. 水位低下や流入口からの空気の吸い込み

最も基本的な原因は、ポンプが周囲の空気を巻き込んで吸い込んでしまうケースです。
ポンプには「運転可能最低水位」が定められていますが、この最低水位付近ギリギリで運転を続けると、水面に渦が発生して空気を巻き込んでしまう可能性があります。さらに水位が下がり、最低水位を下回った状態で無理に運転（渇水運転）を続けると、直接的に大量の空気を吸い込んでしまいます。

また、水槽などで水が流れ込んでくる「流入口」のすぐ近くにポンプを設置している場合も注意が必要です。流入口付近は水流によって泡が発生しやすく、その発生した泡をポンプがそのまま吸い込んでしまいます。

これらのケースは、いずれも最初はポンプ内に少し空気が混じる「エア噛み」と呼ばれる状態ですが、そのまま運転を続けるとケーシング内部にどんどん空気が溜まっていき、最終的に完全に水が揚がらなくなる「エアロック」を引き起こす可能性が高くなります。

4. 配管レイアウトの不良（空気だまり）

ポンプ本体に異常がなくても、排水ホースや配管の通し方が悪いとエアロックが発生します。配管の途中に「山（凸部）」がある場合、そこに空気が滞留してしまいます。さらに、「水平に長く伸びた配管」も注意が必要です。

配管にはっきりとした凸部がなくても、長い水平配管の中では徐々に空気が溜まっていくことがあります。現場で非常に厄介なのは、「運転の初めは管内に水がないため普通に揚水するが、時間を置くとエアが溜まって水が出なくなる（流量が減る）」という現象です。
ポンプを引き上げて点検しても機械的な異常は見つからず、配管を隅々まで調べてようやく判明するケースも少なくありません。

さくみ

「水平だと思っていても、実際には僅かにたゆんでいるんだゾウ！だから例え図面上は水平でも、長くすればするほど空気が溜まりやすくなってしまうんだ」

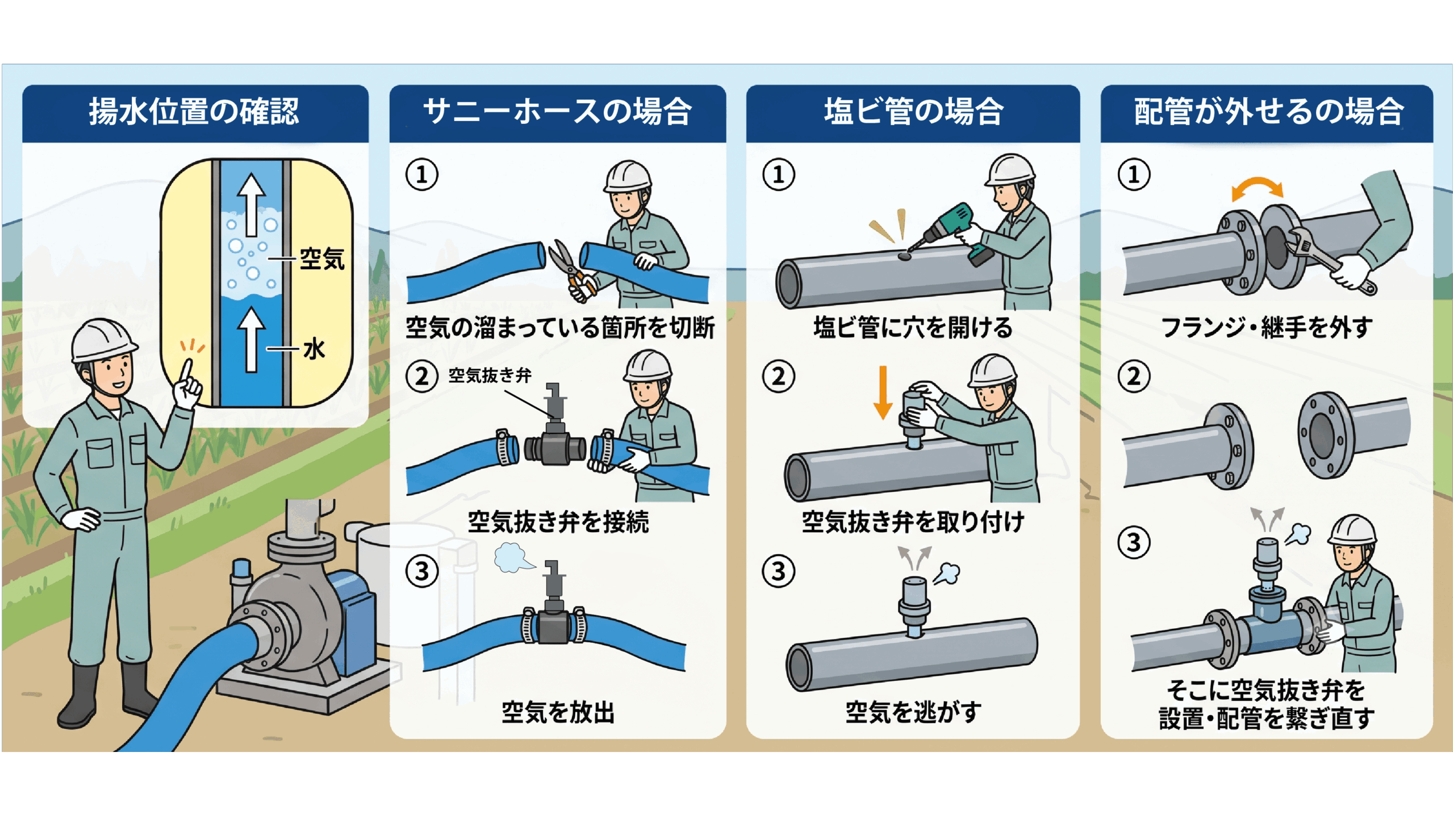

【対策】：配管の接続見直しとエア抜き

配管の途中で空気が溜まってしまっている場合、ポンプ本体の角度調整だけでは解消できません。施工後にエアロックが発生し「水が出ないからどうにかしてほしい」というご相談をいただいた場合、現場では以下のような手順で解消を図ります。

• 揚水位置の確認： まずは配管のどこまで水が来ているか（どこで空気がブロックしているか）を調べます。
• ホースの場合： 空気が溜まっている箇所のホースを切断し、その間に空気抜き弁（エア抜きバルブ）を取り付けて繋ぎ直します。
• 塩ビ管の場合： 塩ビ管に直接穴を開け、空気抜き弁を取り付けて空気を逃がす加工を行います。
• 配管が外せる場合： フランジや継手など配管が外せる箇所があれば、そこを外して空気抜き弁を設置します。

トラブルを未然に防ぐための防止策

さくゾウ

「直す方法はわかったけど、そもそもエアロックを起こさないためには、具体的にどんな準備をしておけばいいんだゾウ？」

さくみ

「一番の対策は、設置の段階で『空気を閉じ込めない』『空気を吸わせない』環境を作ることだよ。」

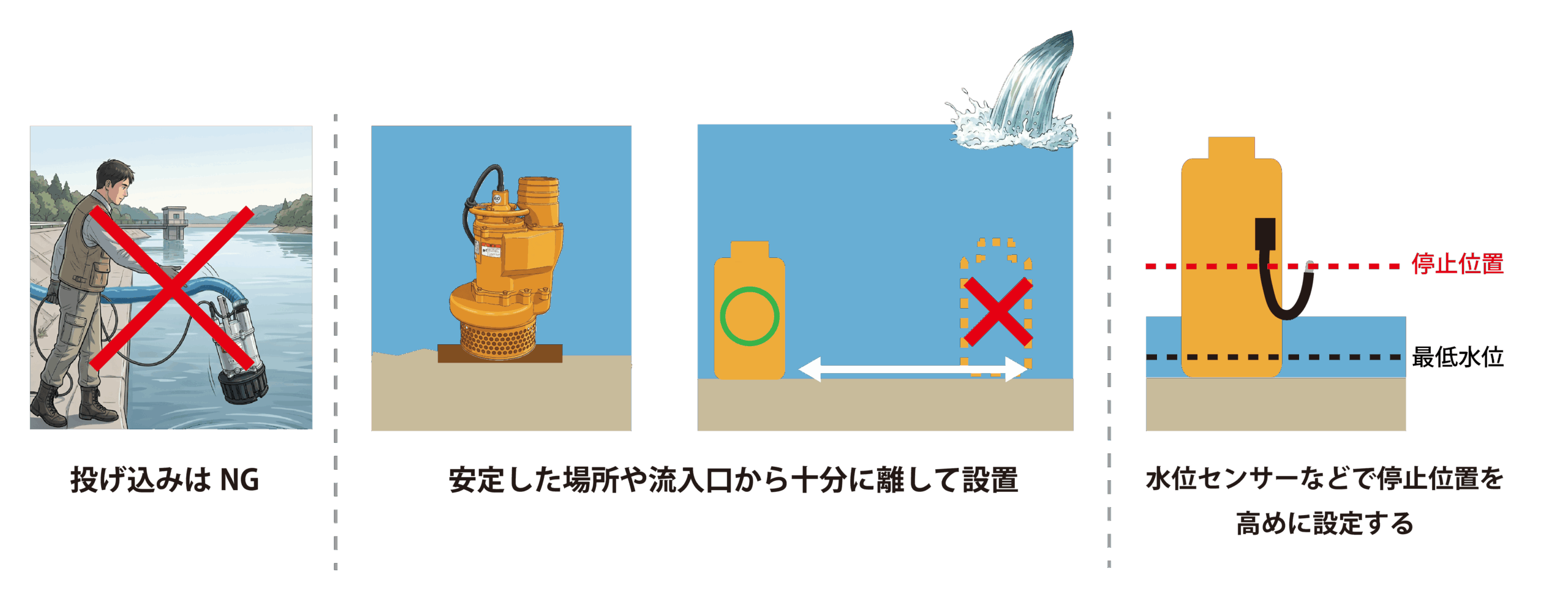

適切なポンプの設置と水位管理の徹底

エアロック予防の第一歩は、ポンプ内に空気が溜まらないように「正しい方法で設置」し、運転中に空気を吸い込まないよう「適切な水位」を維持することです。以下の3点を意識して施工を行いましょう。

1. 設置時に「投げ込み」を行わない

特に小型の水中ポンプに多いのが、手で投げ込むように水中に投入してしまうケースです。しかし、勢いよく投げ込むとポンプ内部（ケーシング内）に空気が閉じ込められ、運転開始直後からエアロックを起こす原因になります。ポンプ内に溜まった空気がしっかり抜けるよう、「ゆっくりと静かに」水中に降ろすようにしてください。

2. ポンプが傾かないよう安定した場所に設置する

設置場所の地面が不安定で、ポンプが傾いた状態で運転すると、内部に空気だまりができやすくなります。設置場所が平らであることを事前に確認し、運転中の振動でポンプが倒れたり傾いたりしないよう、安定した土台を確保しましょう。

3. 設置場所の工夫と余裕を持った水位管理

水槽の流入口付近は水流が乱れて泡や渦が発生しやすいため、流入口から十分な距離をとってポンプを設置することが重要です。
また、オートポンプなどで自動停止させる場合は、停止水位（水位センサーやフロートの位置）を十分に高い位置に設定しましょう。水位を高く保ち、空気を吸い込ませない余裕のある運用を心がけてください。

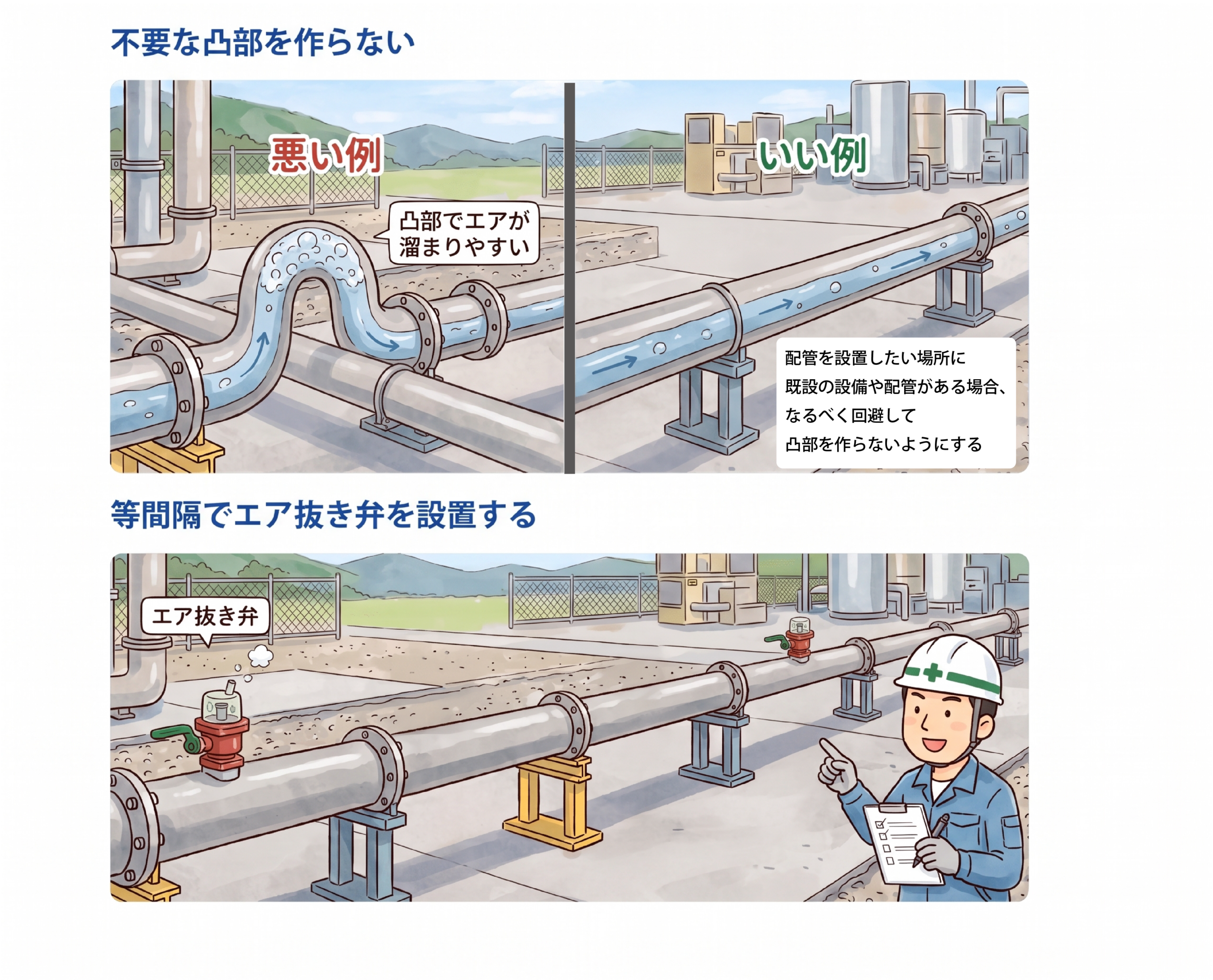

空気をためない配管施工のコツ

配管の施工段階での工夫も重要です。内部に空気だまり（エアポケット）を作らないよう、以下のポイントを守って配管を繋いでください。

• 突起部を作らない： 配管の途中に、不要な凸部を作らないように施工します。
• 等間隔でのエア抜き弁設置： 配管の水平距離が長く（100m、200mなど）なる場合は、見えない空気だまりを防ぐため、等間隔で空気抜き弁（エアバルブ）を設置することが推奨されます。

構造上、どうしても配管に凸部ができてしまう箇所には、あらかじめ空気抜き弁を取り付けておくことで、トラブル発生時の対応が格段にスムーズになります。

エアロック対策が施されたおすすめ機種

「どうしても投げ込み設置になりがち」「地盤が安定しない」という現場では、最初からエアロックに強い構造のポンプを選定するのが最も効率的です。櫻川ポンプでは、以下の機種に独自の対策を施しています。

まとめ：ポンプが揚水しない時は「エアロック」を疑おう

ここまで、ポンプのエアロックの原因と解消法、そして防止策について解説しました。

エアロックは、故障ではないからこそ原因の特定が難しく、現場の手を止めてしまう厄介な現象です。「音が静かなのに水が出ない」と感じたら、まずはポンプの傾きや配管の山を確認し、物理的に空気を抜く処置を試してみてください。それだけで、無駄な修理コストや作業停止の時間を大幅に削減できるはずです。
